Металлический каркас лестницы «Хайтек» с ограждениями из стекла «Байкал» — проект в доме из бруса
Запрос клиента:
К нам обратился частный заказчик, владелец загородного дома из оцилиндрованного бревна, расположенного в коттеджном посёлке. Клиент строил дом с уклоном на натуральные материалы и тёплый деревянный стиль, но хотел при этом современную лестницу, которая выглядела бы технологично, воздушно, и при этом надёжно служила долгие годы.
Основной задачей было — изготовление и установка металлического лестничного каркаса между 1 и 2 этажом, с последующей обшивкой деревянными ступенями, которые заказчик планировал установить самостоятельно (так как сам занимается деревом). Также он хотел, чтобы лестница имела прозрачные стеклянные ограждения, которые не перегружали бы пространство и подходили к интерьеру в стиле "современный кантри".
Особенности и проблемы объекта:
Объект имел сразу несколько технических особенностей, которые повлияли на конструктивные решения:
Несущие стены и перекрытия — из дерева.
Это значит, что материалы "живые", склонны к усадке и сезонным подвижкам. В таких условиях монтаж тяжёлых металлических конструкций требует точного расчёта нагрузки и аккуратной установки, чтобы избежать растрескивания дерева и ослабления соединений.
Перекрытия выполнены из деревянного бруса 100 мм.
Это накладывает ограничения на тип и глубину крепежа — мы использовали усиленные глухари 120 мм, рассчитанные на плотную древесину, с предварительной разметкой всех узлов соединения.
Заказчик самостоятельно монтировал ступени и поручни.
Поэтому наш каркас должен был быть выполнен с высокой точностью, чтобы при последующей установке деревянных элементов не понадобилось дорабатывать металл или дерево на месте. Мы заранее согласовали высоту, шаг и угол подъема каждой ступени.
Наше техническое решение:

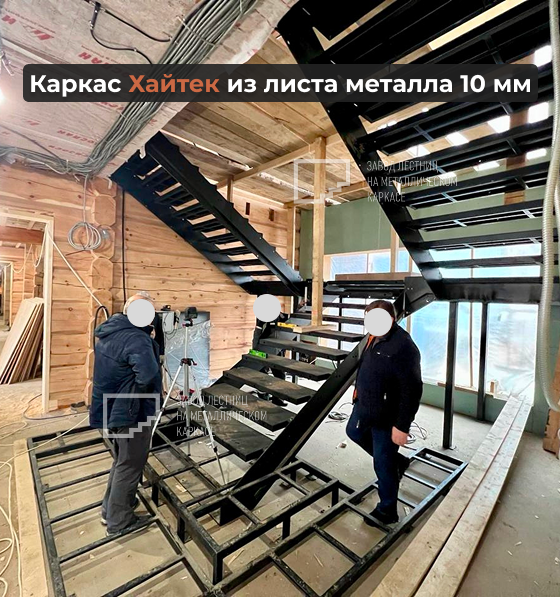

Для реализации задачи мы предложили и изготовили лестничный каркас "Хайтек" — конструкция открытого типа из листового металла с элементами точечной сварки и скрытым крепежом. Вот основные характеристики конструкции:

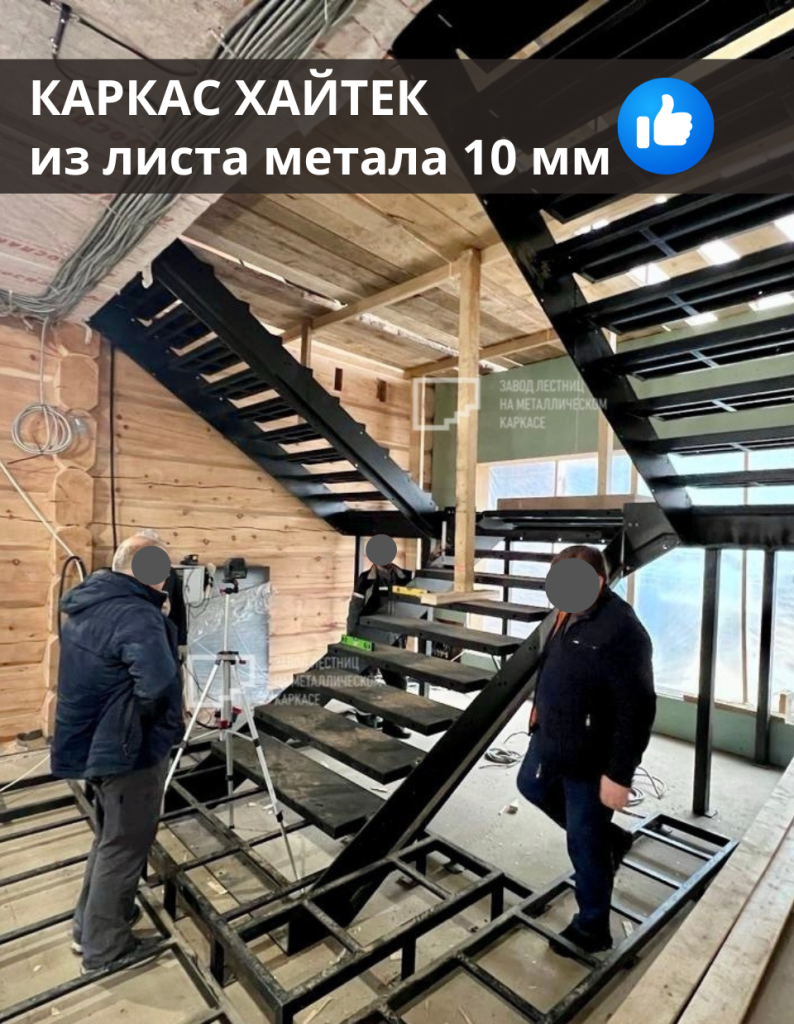

Тип косоура:
Открытый, снаружи ровный, выполнен из листа металла ГК 10 мм — такая толщина обеспечивает отличную прочность при визуальной лёгкости конструкции.
Перемычки под ступени:
Изготовлены из профильной трубы 65×65×3 мм. Расположены строго по центру каждой ступени, обеспечивают равномерное распределение нагрузки и высокую жёсткость.
Боковое крепление:
Для боковой фиксации мы использовали лист ГК 10 мм, что позволило точно выдержать геометрию при сварке и обеспечило высокую устойчивость всей конструкции.
Опорные стойки:
8 вертикальных стоек из профильной трубы 80×80×3 мм равномерно распределяют нагрузку на основание пола. Каждая стойка проходит антикоррозийную обработку и закрепляется в проектные точки строго по оси.
Крепление в перекрытие:
Выполнено через усиленные глухари 120 мм в соответствии с конструктивом заказчика.

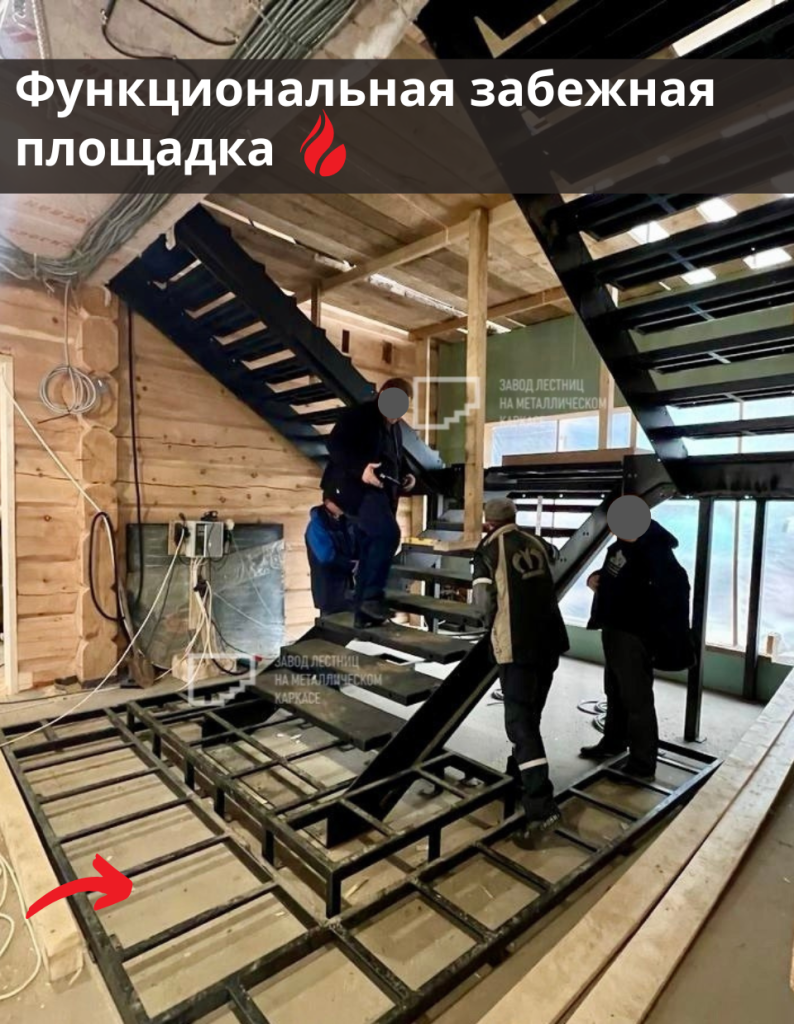

Забежная площадка:
Дополнительные элементы:
Также мы установили ограждения из закалённого стекла «Байкал» — это стильное и современное решение, которое делает лестницу максимально прозрачной и визуально лёгкой. Ограждения крепятся к металлическому основанию через скрытую фурнитуру, без выступающих элементов и видимого крепежа. Это повышает безопасность и усиливает эстетическое восприятие.

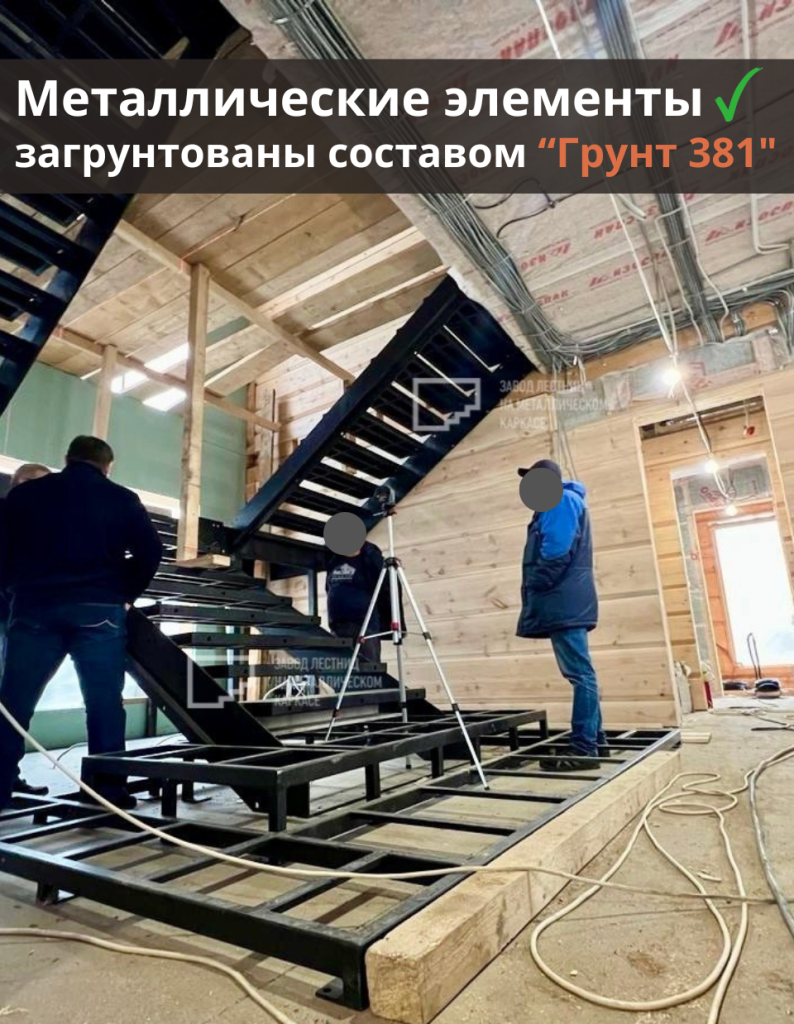

Все металлические элементы были загрунтованы составом «Грунт 381» — это защитное покрытие, которое предотвращает коррозию и подготавливает металл к возможной последующей окраске или декоративной отделке.
Результат:

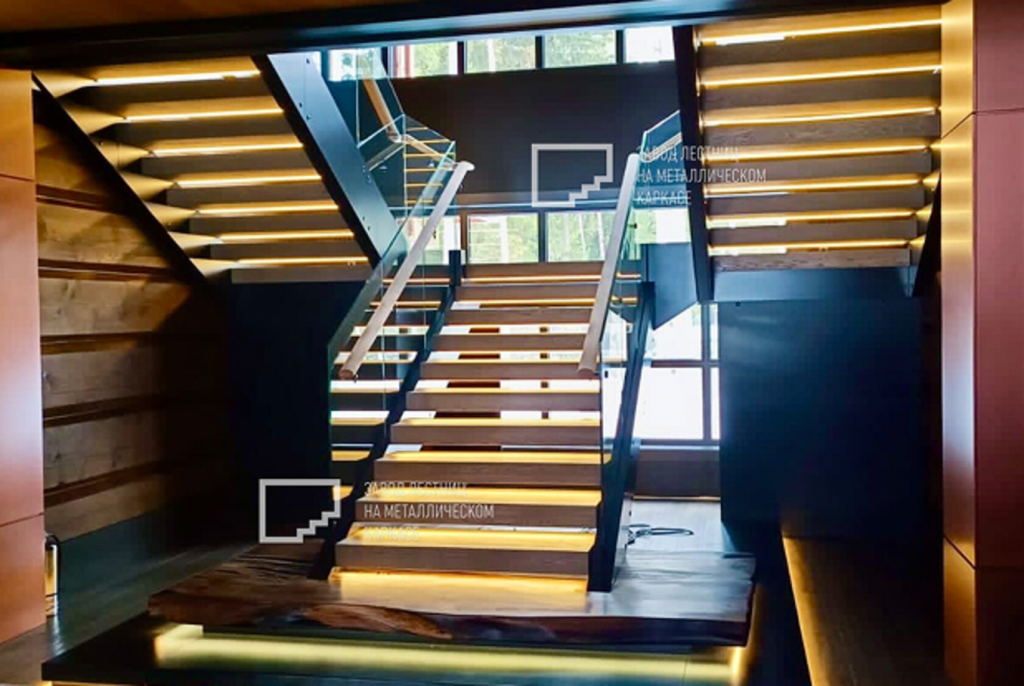

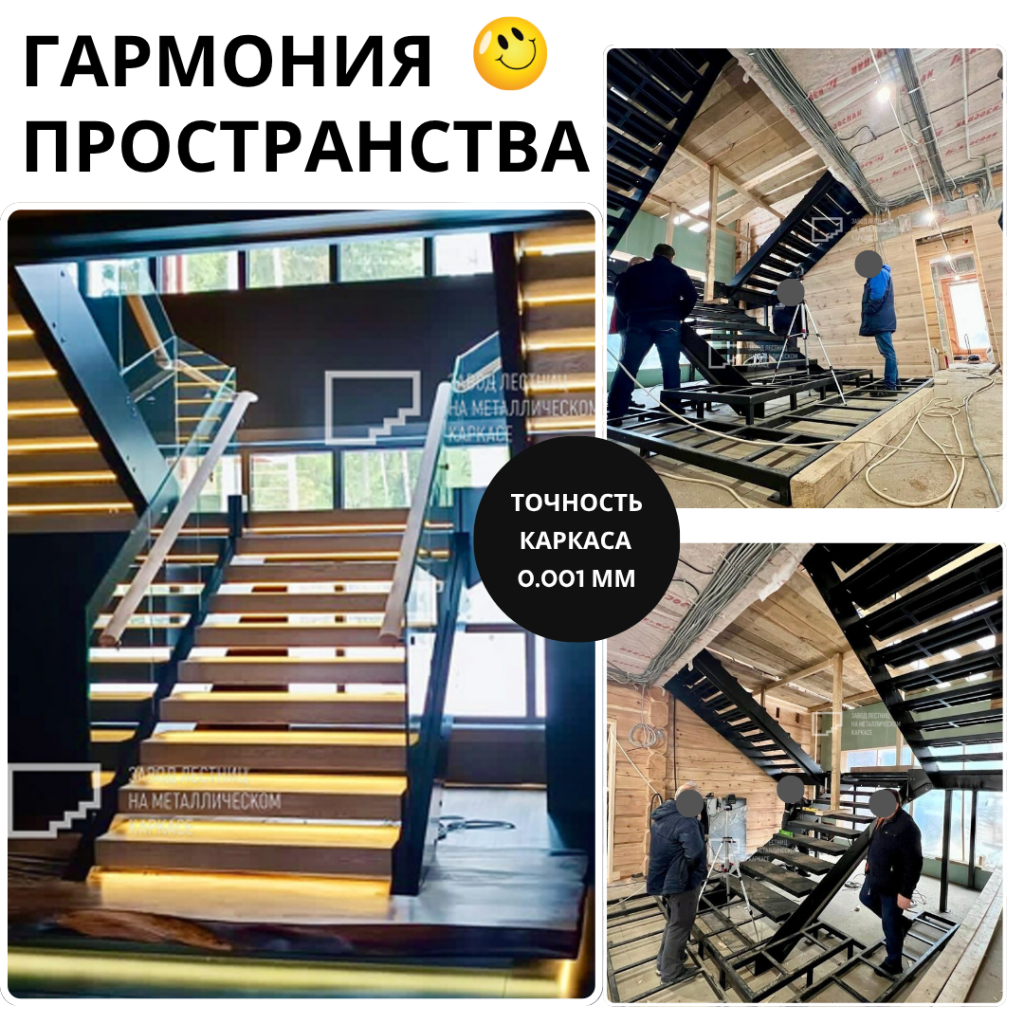

Клиент получил точный, прочный и надёжный лестничный каркас, полностью готовый под обшивку деревом. Благодаря нашей точной работе, заказчику удалось без проблем установить свои деревянные ступени и поручни, не внося изменений в геометрию. Конструкция получилась монолитной и при этом лёгкой по восприятию — идеальное сочетание для дома из дерева.
Видеообзор
Чтобы увидеть конструкцию вживую — посмотрите короткое видео, где можно оценить точность изготовления, качество сварных швов, устойчивость каркаса и прозрачность ограждений.
Запрос клиента: К нам обратился частный заказчик, владелец загородного дома из оцилиндрованного бревна, расположенного в коттеджном посёлке. Клиент строил дом с уклоном на натуральные материалы и тёплый деревянный стиль, но хотел при этом современную лестницу, которая выглядела бы технологично, воздушно, и при этом надёжно служила долгие годы.
Основной задачей было — изготовление и установка металлического лестничного каркаса между 1 и 2 этажом, с последующей обшивкой деревянными ступенями, которые заказчик планировал установить самостоятельно (так как сам занимается деревом). Также он хотел, чтобы лестница имела прозрачные стеклянные ограждения, которые не перегружали бы пространство и подходили к интерьеру в стиле "современный кантри".
Особенности и проблемы объекта: Объект имел сразу несколько технических особенностей, которые повлияли на конструктивные решения:
Несущие стены и перекрытия — из дерева.Это значит, что материалы "живые", склонны к усадке и сезонным подвижкам. В таких условиях монтаж тяжёлых металлических конструкций требует точного расчёта нагрузки и аккуратной установки, чтобы избежать растрескивания дерева и ослабления соединений.
Перекрытия выполнены из деревянного бруса 100 мм.Это накладывает ограничения на тип и глубину крепежа — мы использовали усиленные глухари 120 мм, рассчитанные на плотную древесину, с предварительной разметкой всех узлов соединения.
Заказчик самостоятельно монтировал ступени и поручни.Поэтому наш каркас должен был быть выполнен с высокой точностью, чтобы при последующей установке деревянных элементов не понадобилось дорабатывать металл или дерево на месте. Мы заранее согласовали высоту, шаг и угол подъема каждой ступени.
Наше техническое решение: Для реализации задачи мы предложили и изготовили лестничный каркас "Хайтек" — конструкция открытого типа из листового металла с элементами точечной сварки и скрытым крепежом. Вот основные характеристики конструкции:
Тип косоура:
Открытый, снаружи ровный, выполнен из листа металла ГК 10 мм — такая толщина обеспечивает отличную прочность при визуальной лёгкости конструкции.
Перемычки под ступени:
Изготовлены из профильной трубы 65×65×3 мм. Расположены строго по центру каждой ступени, обеспечивают равномерное распределение нагрузки и высокую жёсткость.
Боковое крепление:
Для боковой фиксации мы использовали лист ГК 10 мм, что позволило точно выдержать геометрию при сварке и обеспечило высокую устойчивость всей конструкции.
Опорные стойки:
8 вертикальных стоек из профильной трубы 80×80×3 мм равномерно распределяют нагрузку на основание пола. Каждая стойка проходит антикоррозийную обработку и закрепляется в проектные точки строго по оси.
Крепление в перекрытие:
Выполнено через усиленные глухари 120 мм в соответствии с конструктивом заказчика.

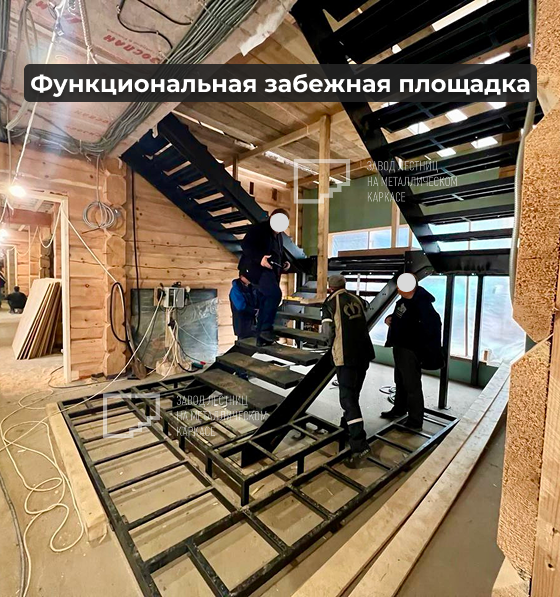

Забежная площадка:
В основании лестницы предусмотрен отдельный металлический каркас в два уровня, создающий мини-платформу перед основным подъёмом.
Конструкция также выполнена из профтрубы и листового металла, что позволяет надёжно интегрировать её в общий архитектурный ритм лестницы.
Эта зона может использоваться как функциональная ступень-площадка, позволяющая удобнее заходить на лестницу или визуально разделяющая зоны помещения.
Конструкция также выполнена из профтрубы и листового металла, что позволяет надёжно интегрировать её в общий архитектурный ритм лестницы.
Эта зона может использоваться как функциональная ступень-площадка, позволяющая удобнее заходить на лестницу или визуально разделяющая зоны помещения.
Дополнительные элементы: Также мы установили ограждения из закалённого стекла «Байкал» — это стильное и современное решение, которое делает лестницу максимально прозрачной и визуально лёгкой. Ограждения крепятся к металлическому основанию через скрытую фурнитуру, без выступающих элементов и видимого крепежа. Это повышает безопасность и усиливает эстетическое восприятие.

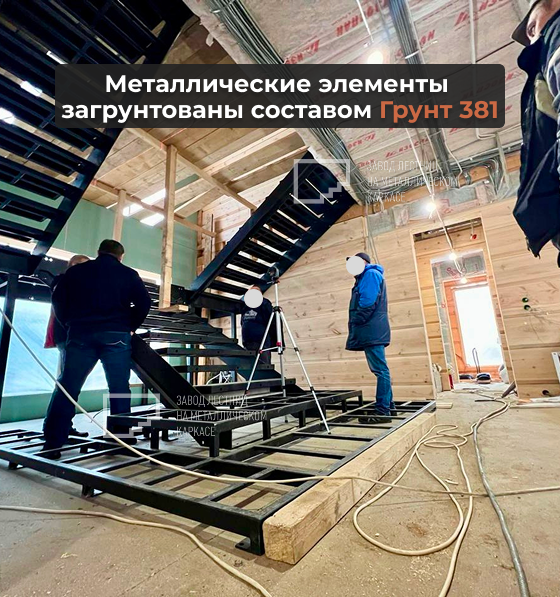

Все металлические элементы были загрунтованы составом «Грунт 381» — это защитное покрытие, которое предотвращает коррозию и подготавливает металл к возможной последующей окраске или декоративной отделке.

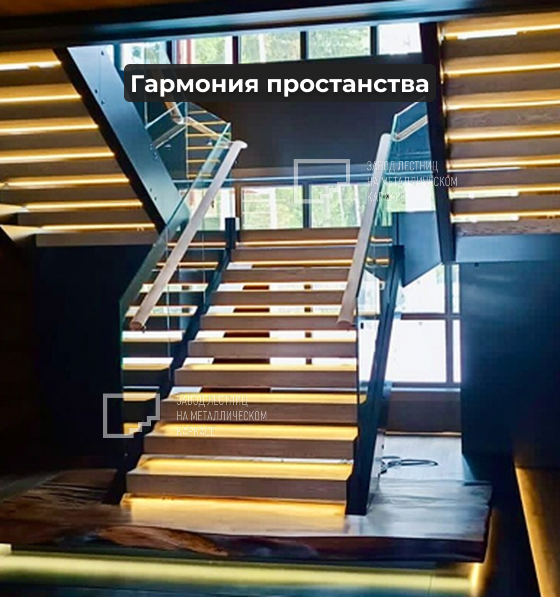

Результат: Клиент получил точный, прочный и надёжный лестничный каркас, полностью готовый под обшивку деревом. Благодаря нашей точной работе, заказчику удалось без проблем установить свои деревянные ступени и поручни, не внося изменений в геометрию. Конструкция получилась монолитной и при этом лёгкой по восприятию — идеальное сочетание для дома из дерева.
ВидеообзорЧтобы увидеть конструкцию вживую — посмотрите короткое видео, где можно оценить точность изготовления, качество сварных швов, устойчивость каркаса и прозрачность ограждений.
- Материал каркаса ГК лист металла 10 мм
- Материал ограждений Стекло
- Модель каркаса Хайтек
- Модель ограждений Байкал
- Цвет металлических деталей Грунт 381
